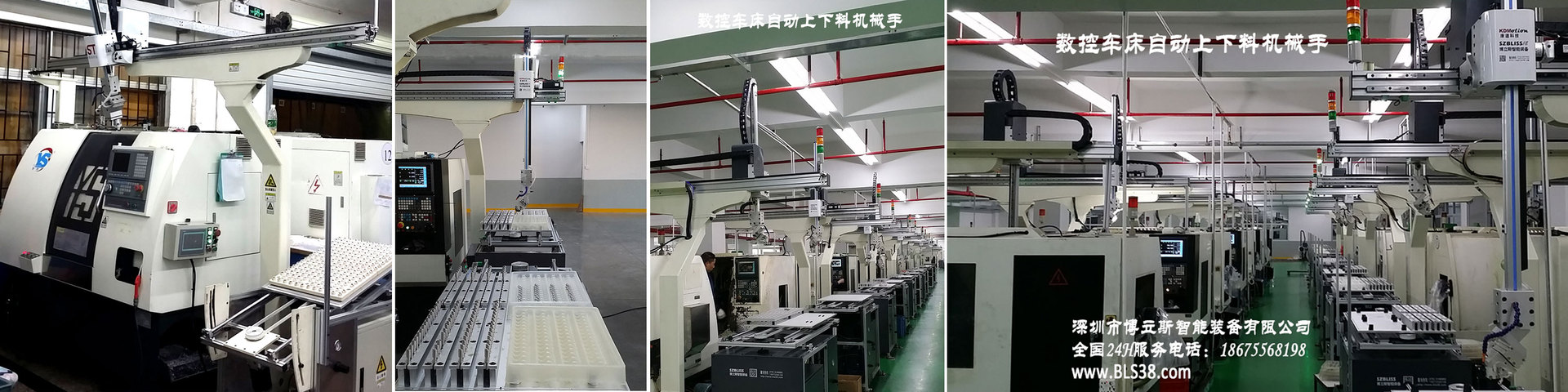

                         数控车床自动上下料机械手(轻型,2Kg以内)

轻型数控车床自动上下料机械手适用工件最大重量:2Kg

采用立柱型机械架构,稳定可靠。


选择博立斯智能装备的4大理由:

1、博立斯智能装备是技术先导型高新技术企业,掌握机器人技术,为您提供全面的技术性保障;

2、博立斯智能装备具有强烈的“以客为先”的服务理念,从产品研发、生产、安装调试、售后服务等方面为您保驾护航;

3、交货期短:针对标准型产品,我们的交货期为7天;

4、免费试用:我们可提供样机免费试用,消除您所有顾虑;



博立斯智能装备专业为各种数控车床改造或配套2轴至4轴自动上下料机械手,机械手直接对数控车床完成自动上料、自动下料、自动装夹加工、成品料自动放置等连续性动作,完全代替了人工操作,高效实现多台数控车床仅需1人值守,从而大幅度降低了企业的用人成本,提升了企业的市场竞争力。

快速回收投资:根据我司调查,采用我司自动上下料机械手的客户,大多数在12个月内便可通过节省工人工资的途径,收回了全部机械手设备的投资,而且还节省了社保、工伤、加班、补贴等大量额外工人开支。因此,选择自动上下料机械手来代替人工操作,必然是您最明智的抉择。



博立斯智能装备自主研发的自动上下料机械手除了标准机型以外,我们还可以根据用户的特殊使用要求,基于X、Y、Z三轴的基础上扩展旋转轴和翻转轴,构成五自由度机器人和六自由度机器人,最大程度满足复杂生产工艺的使用要求。


博立斯智能装备自动上下料机械手卡夹(气动手指):

我们根据客户加工工件的形状、大小及重量要求,配置最适用的卡夹(气动手指)



博立斯智能装备自动上下料机械手核心部件配置:

核心部件

说  明

标  配

伺服电机与伺服驱动器

脉冲型高品质伺服电机

西门子(SIEMENS)

可编程控制器

高速运算型工业PLC

西门子(SIEMENS)

触摸屏

精密级人机界面

西门子(SIEMENS)

传感器

高效稳定型

欧姆龙/施耐德

控制系统

康道科技自主研发

标准版2.0

机械手本体

高强刚性直线导轨

台湾定制

夹具

气动手指或吸盘

SMC


博立斯智能装备轻型数控车床自动上下料机械手的产品型号:

♦ 轻型系列:KDM-T005 / KDM-T010 / KDM-T020

康道科技轻型自动上下料机械手主要针对轻型(0.5Kg-2Kg)加工件的自动上下料、自动装夹、成品料的自动放置等功能的应用,采用立柱式机械架构,单台车床独立配置,完全代替该工作岗位人工。每台数控车床配置一套机械手,多台数控车床配套多台机械手,配套改造完成后,即可实现1人值守多台数控车床,大幅度减少了用人要求。


博立斯智能装备数控车床自动上下料机械手(轻型)技术参数表:

机械手型号

     KDM-T005

KDM-T010

KDM-T020

最大夹取重量

     0.5Kg

1.0Kg

2.0Kg

XY轴定位精度

    ±0.1mm

±0.1mm

±0.1mm



X轴

最大行程

  3.0m

2.5m

2.0m

最大行走速度

  1.8m/s

1.5m/s

1.2m/s

机械架构

  高刚性直线导轨

高刚性直线导轨

高刚性直线导轨

驱动方式

  伺服电机

伺服电机

伺服电机

电机功率

   200W

400W

400W(750W)




Y轴

最大行程

    2.5m

2.0m

1.5m

最大行走速度

    1.5m/s

1.2m/s

1.0m/s

机械方式

   高刚性直线导轨

高刚性直线导轨

高刚性直线导轨

驱动方式

   伺服电机

伺服电机

伺服电机

电机功率

  200W

400W

400W(750W)

可调角度范围

   0-22度

0-22度

  0-22度

工作效率

    2-12次/分钟

2-12次/分钟

2-12次/分钟

夹具

按夹件要求选配(气动夹具)

按夹件要求选配(气动夹具)

按夹件要求选配(气动夹具)

电气控制系统

可编程控制器PLC

可编程控制器PLC

可编程控制器PLC

输入电压

   二相220V

二相220V

二相220V

调试方式

   示教

    示教

  示教

数值输入\操控

7寸触摸屏(其它尺寸可选)

7寸触摸屏(其它尺寸可选)

7寸触摸屏(其它尺寸可选)

取件方式

  上置下取或前置侧取

上置下取或前置侧取

上置下取或前置侧取

料仓

     量身定制

量身定制

量身定制

料仓驱动方式

   伺服电机或步进电机

伺服电机或步进电机

伺服电机或步进电机

车床联动

    标配

标配

  标配

车床自动开关门

    标配

标配

  标配

自动吹屑

    标配

标配

  标配

安全保护

    标配

标配

  标配

生产数据库

    选配

选配

  选配


欲咨询详情或免费试用,请即致电:0755-26079992  26079993  18675568198,联系人:范先生
